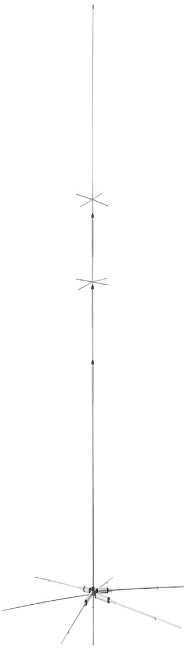

3.5/7/14/21/28/50MHz6バンドグランドプレーンアンテナ
CP-6S (第一電波工業)

価格 49,800円+税

第一電波工業株式会社は、人気のHF/50MHz帯6バンドグランドプレーンアンテナ「CP-6」を、マイナーチェンジした新製品「CP-6S」の販売を、6月上旬に開始する。

マイナーチェンジにより、アンテナ本体とマストを絶縁する部品を追加する事で、長さ・面積の大きい金属部分に電波が乗ってしまう現象を防止して、より安定した周波数調整(SWR調整)が行えるようになった。さらに、コア付きケーブルを付属させ、アンテナ直下にこれを挿入する事によって、同軸ケーブルへの共振を低減し安定したSWR特性が得られるようになった。

主な定格
・全長: 4.6m
・ラジアル長: 1.8m
・重量: 4.9kg
・耐入力: 200W(SSB)
・インピーダンス: 50Ω
・VSWR: 1.5以下(共振周波数にて)
・耐風速: 40m/sec.
・適合マスト径: φ30〜φ62mm
・接栓: M-J
・形式: 6バンドGP、ラジアル一方向集中可能、自立型
・空中線型式: 中間部負荷型
・7.0~7.2MHz新バンドプラン周波数可変対応可能
・RoHS対応
