第3話ミキサの線形性って何?

濱田倫一

第2話ではトランジスタミキサ回路の動作原理について解説しましたが、一通りご説明した後で「ダイナミックレンジが小さいので最近ではあまり使われない」と申し上げました。高周波アナログ回路においてミキサは代表的な非線形回路ですが、そのミキサには線形性が要求されます。第3話では非線形回路に要求される線形性について解説します。

1. 周波数変換回路に要求される機能

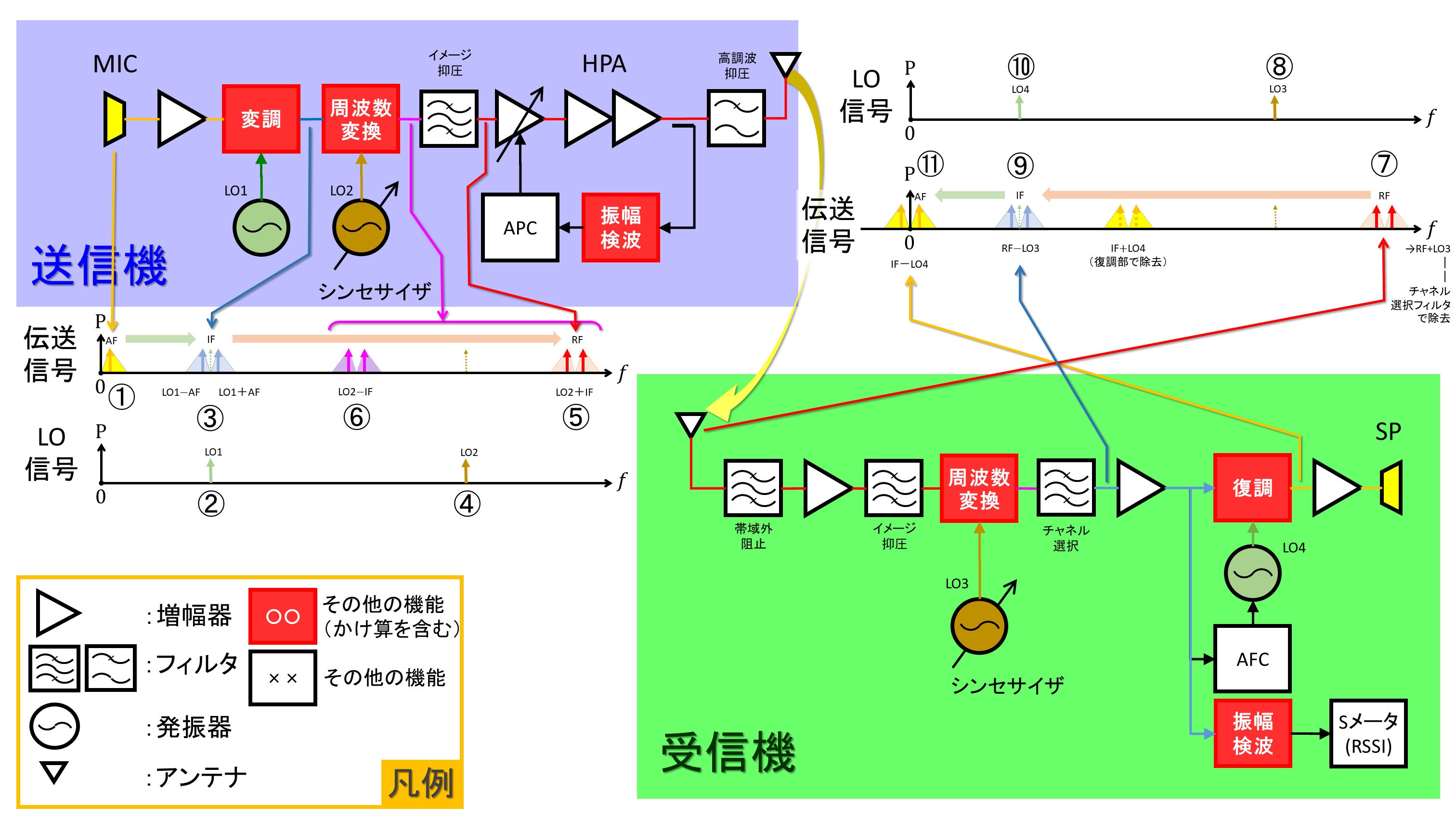

図1は無線通信機で周波数変換がどのように使われているかを説明する為に第一話の図1から「送信機」と「受信機」の部分を抜粋したものです。無線従事者免許を取得された方なら、図を見ればご理解頂けると思いますが、無線通信機において周波数変換回路は変調器の出力信号を無線送信周波数に変換、あるいは受信信号の周波数を復調器入力周波数に変換する機能を担います。

変調器の出力信号や、復調器に入力する信号は通信機として伝送する「伝送信号」であり、その元はマイクロホンで変換された音声信号などです。

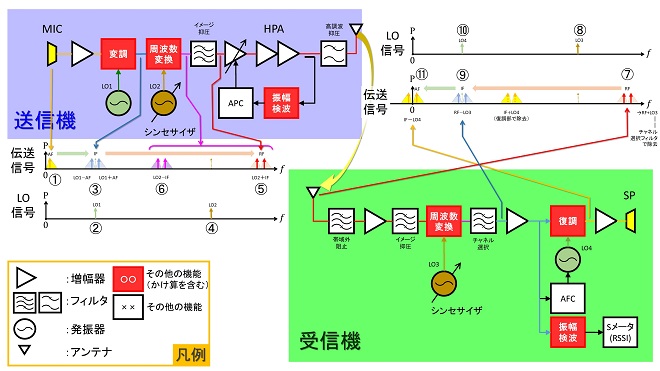

図1 無線通信機における周波数変換回路の役割

私たちが発する音声は空気の振動(波)ですが、これをマイクロホンが電気信号に変換すると、図2に示すようにある帯域幅を持った信号になります。つまり様々な周波数のサイン波の集合体です。ちなみに図2は本連載第一話の冒頭の文章を音声合成ツールVOICEVOX^※1で音声信号に変換し、音声編集ツールAudacity®^※2でスペクトル解析したものです。(余談ですが、こんなことがフリーソフトで手軽にできてしまう時代になったのだなあ...と感慨にふけっています)

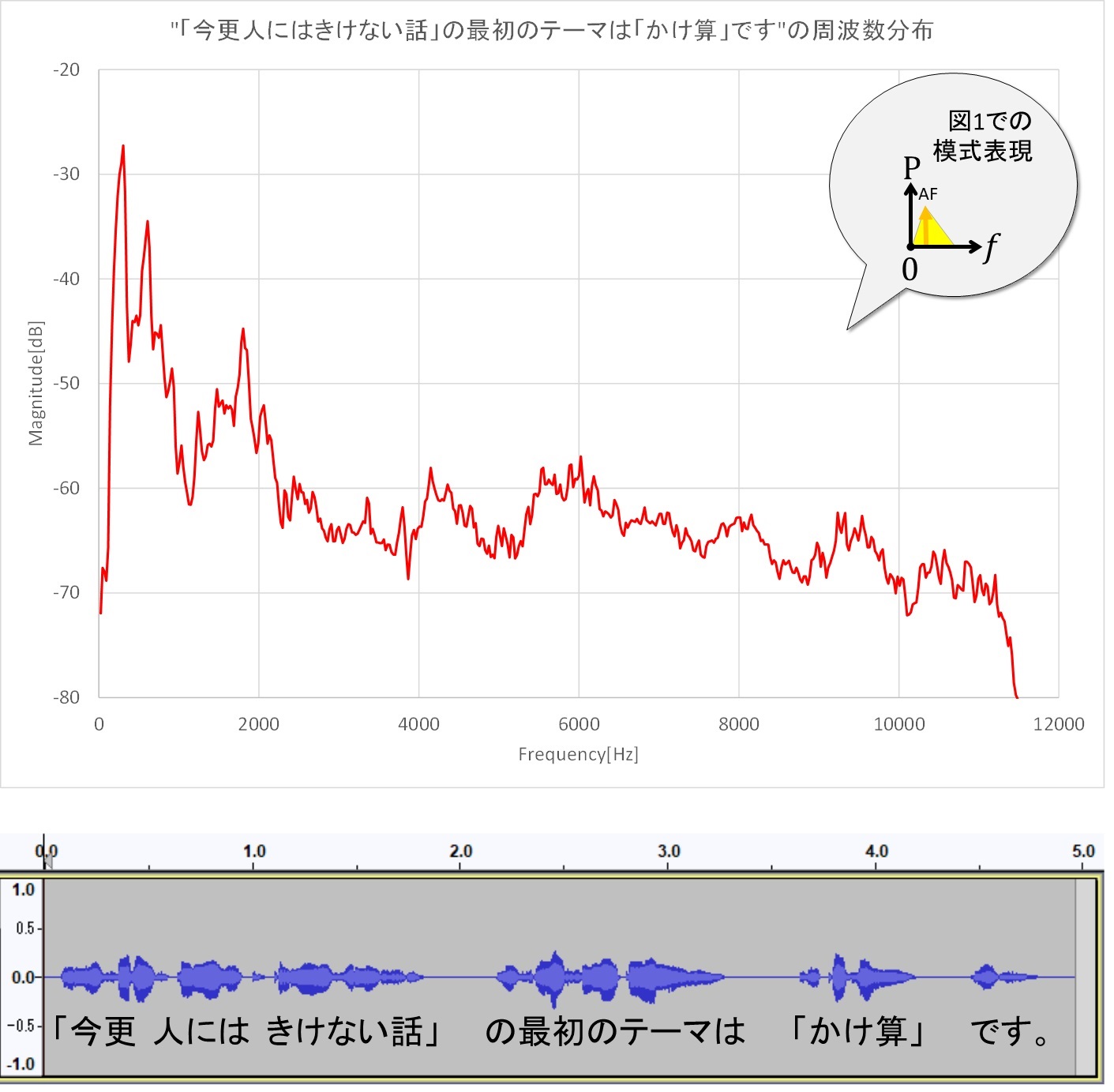

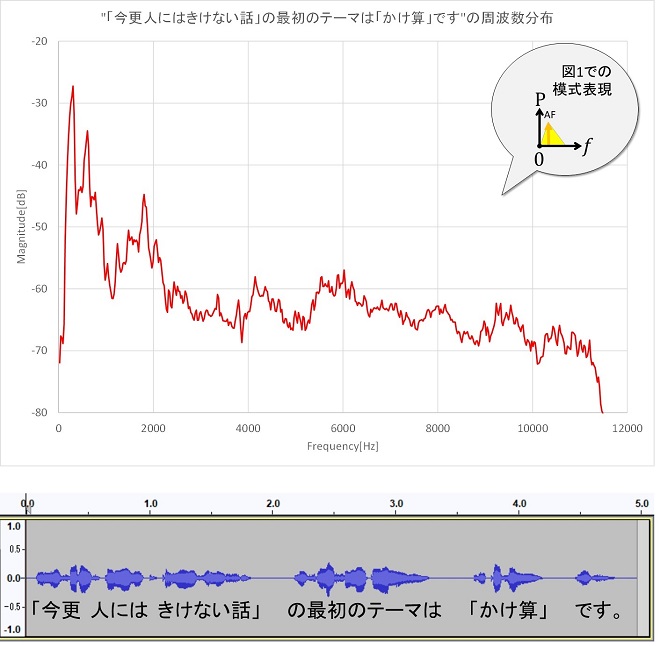

図2 音声信号(クリックして再生)のスペクトル^※1、^※2

話を図1に戻して、送信機の左端「MIC」と書かれたブロックの出力が図2のようなスペクトルになるので、図1のスペクトル分布を示すグラフ上では三角形で表しています(図中①､以下(①)と表記)。ここでは変調処理が単純な乗算であるDSB変調のスペクトル例を示しました。最初に変調部で音声伝送信号(①)にLO1信号(②)を掛け算すると(①)と(②)の和周波成分と差周波成分のスペクトル(③)が生成されます。この和周波成分と差周波成分の片方だけを伝送する方式がSSB(Single Side Band)方式、両方とも伝送する方式がDSB(Double Side Band)方式です。LO1信号は送信周波数ではないので、中間周波数(IF: Intermediate Frequency)信号と呼ばれます。

生成されたIF信号のスペクトル(③)は(①)のスペクトル群がLO1信号(②)に対して線対称に並んだ形になります(LO1スペクトルは乗算すると消えます)。次段の周波数変換部では、この信号に周波数がRF-IFのLO2信号(④)を掛け算します。周波数変換部の出力にはIF信号(③)のスペクトルとLO2信号(④)の周波数の和周波成分(⑤)と差周波成分(⑥)が生成され、次段のイメージ抑圧BPFで和周波成分(⑤)のみを濾波して送信信号RFとしています。

受信側では周波数変換部で受信信号RFのスペクトル(⑦)に周波数がRF-IFのLO3信号(⑧)を掛け算してIF信号(⑨)を生成。復調部でIF信号(⑨)に再生クロックLO4信号(⑩)を掛け算することで、元の音声信号(⑪)を得ています。

ここで着目して頂きたいのは、送受信される伝送信号は1本のサイン波ではなく､ある帯域幅をもったサイン波の集合体ということです。

通信機においては、このサイン波の集合体に別のサイン波(LO信号)を掛け合わせて周波数変換し、電波として伝送するのですが、受信側で同様に処理して元の周波数に戻した時、その集合体の中身(スペクトル分布)は、当然元の集合体と同じ構成でなければ、通信機としての役割を果たせません。

つまり周波数変換回路には、帯域を持った信号のスペクトル分布を維持したまま、所望の周波数にシフトさせる特性が要求されるのです。

2. 実はf₁×f₂ではない

この特性を実現するためには、伝送信号とLOをどのように掛け算する必要があるかというと、

(式2-1)

(式2-2)

としたとき、乗算回路の出力y(t)は

(式2-3)

但しa,b,c... : 伝送信号を構成する各周波数スペクトルの振幅
ω₁,ω₂...ω_n : 伝送信号スペクトルを構成する各角周波数[rad/sec]
ϕ₁,ϕ₂...ϕ_n : 伝送信号を構成する各周波数スペクトルの位相
　　 M_L: LO信号の振幅、ω_L: LO信号の角周波数、ϕ_L: LO信号の位相

という掛け算になる必要があります。

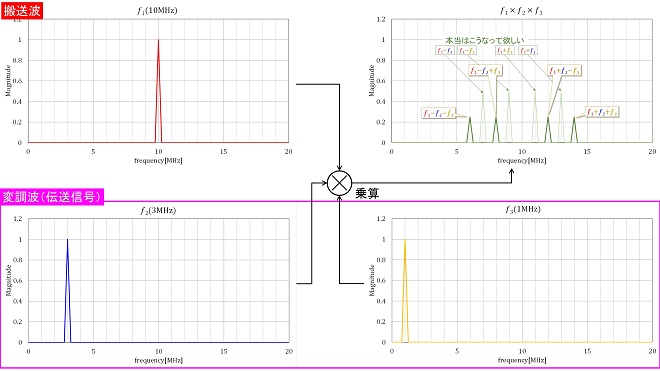

平たく言うと、伝送信号が周波数𝑓₂と周波数𝑓₃の2つの正弦波の合波信号、LO信号が周波数𝑓₁だったとき、周波数変換回路で行う掛け算は𝑓₁×(𝑓₂+𝑓₃ )である必要があります。(図3)

第2話の図4、図5で解説したミキサ回路は、掛け算する信号を混ぜ合わせて(足し算して)から非線形増幅を行うという動作原理でした。非線形増幅回路は入力された全ての信号を掛け算してしまうので、これに𝑓₁,𝑓₂,𝑓₃の3つの正弦波の合成信号を入力すると、図3に示したような演算にならず、図4に示すような演算(全部掛け算される)になってしまい伝送信号が潰れてしまいます。実際の周波数変換回路では、この問題をどのように解決しているのでしょうか。

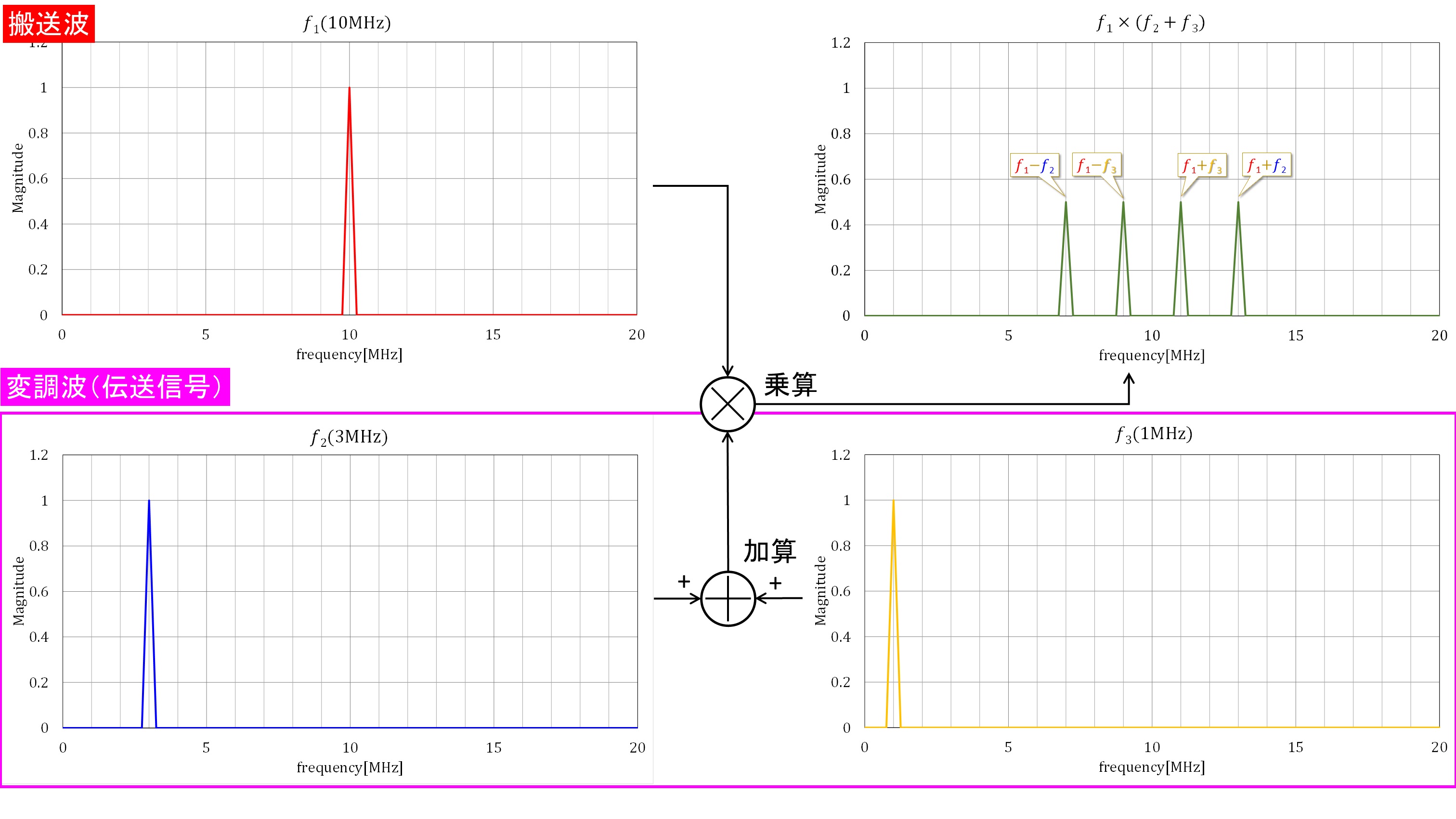

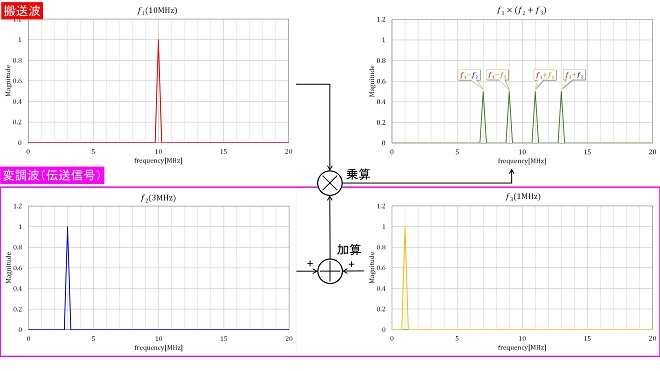

図3 周波数変換回路で必要な掛け算処理^※3

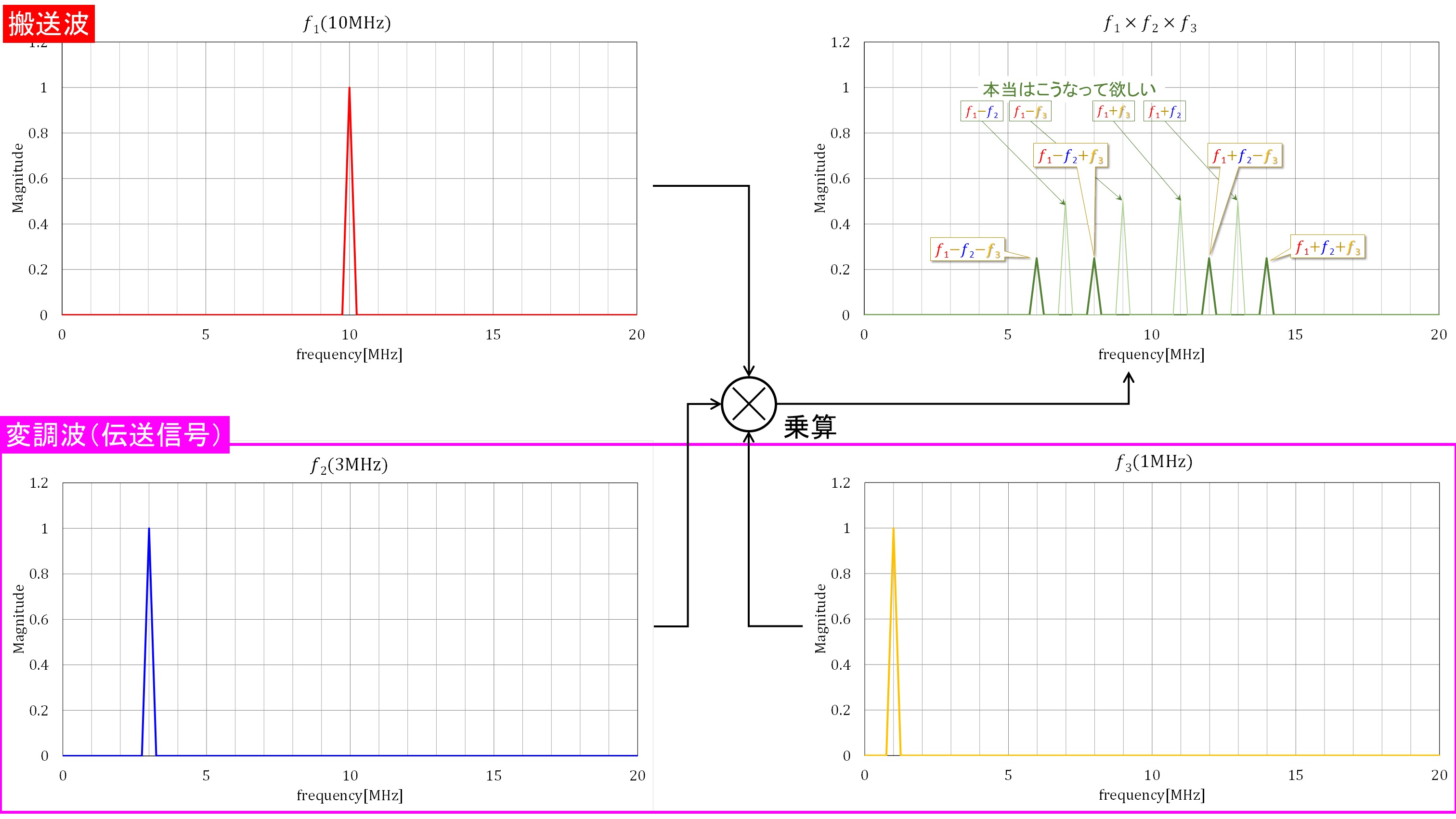

図4 単純に全部掛け合わせると伝送信号が潰れてしまう^※3

3. 非線形回路でf₁×(f₂＋f₃)を実現する方法

実際の周波数変換回路では、伝送信号のスペクトル同士が掛け算されることを防ぐために、LOと伝送信号の間に大きなレベル差(振幅差)を設けています。伝送信号とLOのレベル差が掛け算処理にどう関係するのかを図5～図7を使って解説します。伝送信号は様々な周波数のサイン波が様々な位相差で合成された信号なので複雑な波形になります。図5～図7では図3，図4と同様、𝑓₂=3MHz,𝑓₃=1MHzの所謂2トーン信号を例にしていますが、図5～図7の左側の吹き出しに示したように、2波であっても時間波形は複雑な振幅になります。LO信号𝑓₁が伝送信号𝑓₂+𝑓₃よりも大振幅であれば、非線形増幅の出力信号のエンベロープには伝送信号波形の形が現れます。このエンベロープの形が伝送波形に近ければ近いほど、出力波形は𝑓₁×(𝑓₂+𝑓₃ )に近く(図5)、エンベロープに現れる伝送波形の形状が歪んでいるほど、出力波形は𝑓₁×𝑓₂×𝑓₃に近づきます(図6～7)。Vin波形に現れる伝送信号の振幅が、非線形増幅器の非線形性の強い領域にかからないように、LO信号の振幅がバイアスの機能を果たしていることが、図5のグラフからお解り頂けると思います。これがLO信号の振幅が大きいと出力エンベロープが伝送波形に近づく理由です。

周波数変換回路の線形性とは、伝送信号を構成するスペクトル同士を掛け算してしまう事がどれだけ少ないかと言うことであり、出力信号のエンベロープに現れる伝送信号の波形がどれだけ歪まないかで決まります。

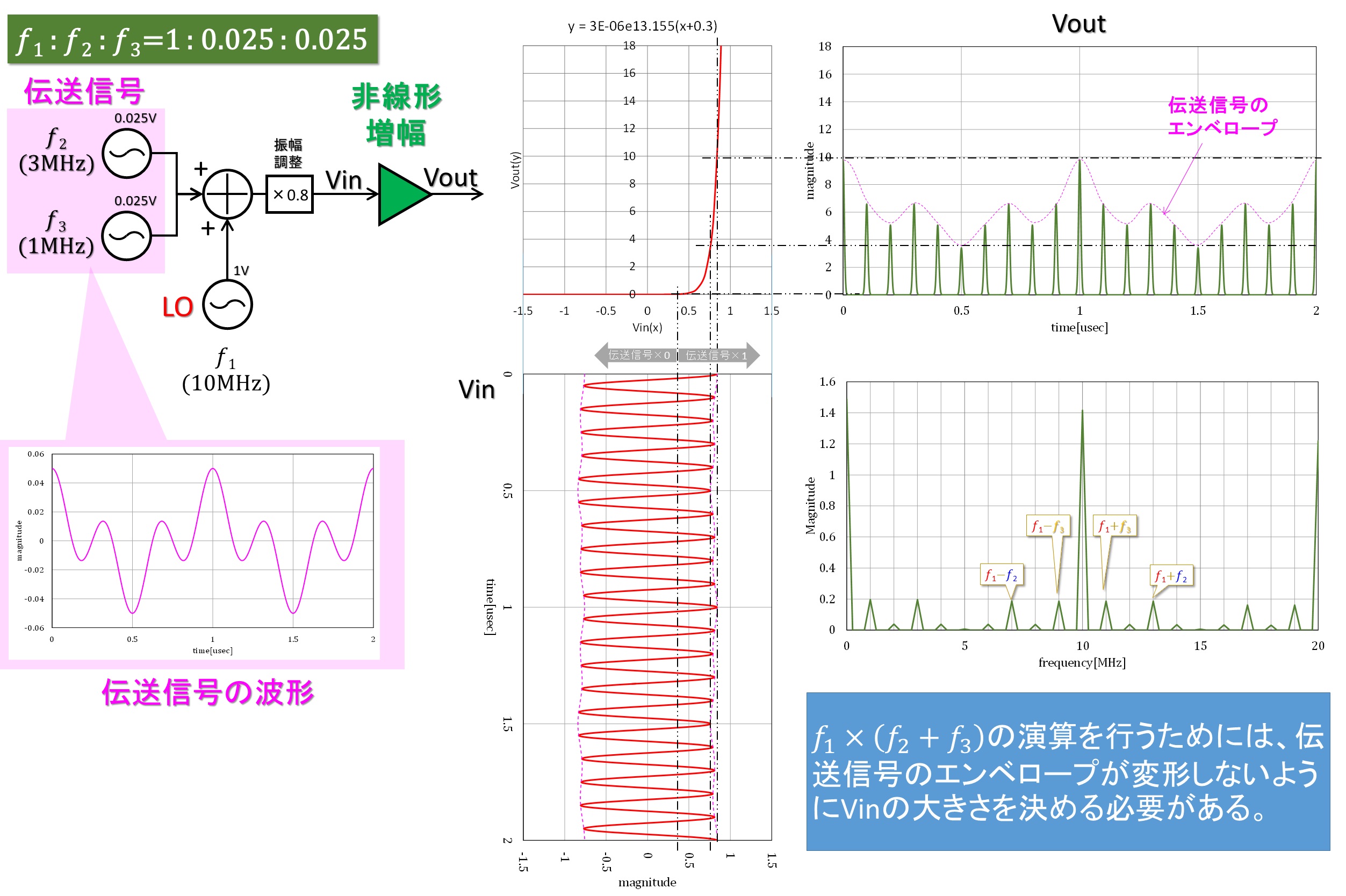

図5 伝送信号: LO信号=0.025:1のミキサ回路動作

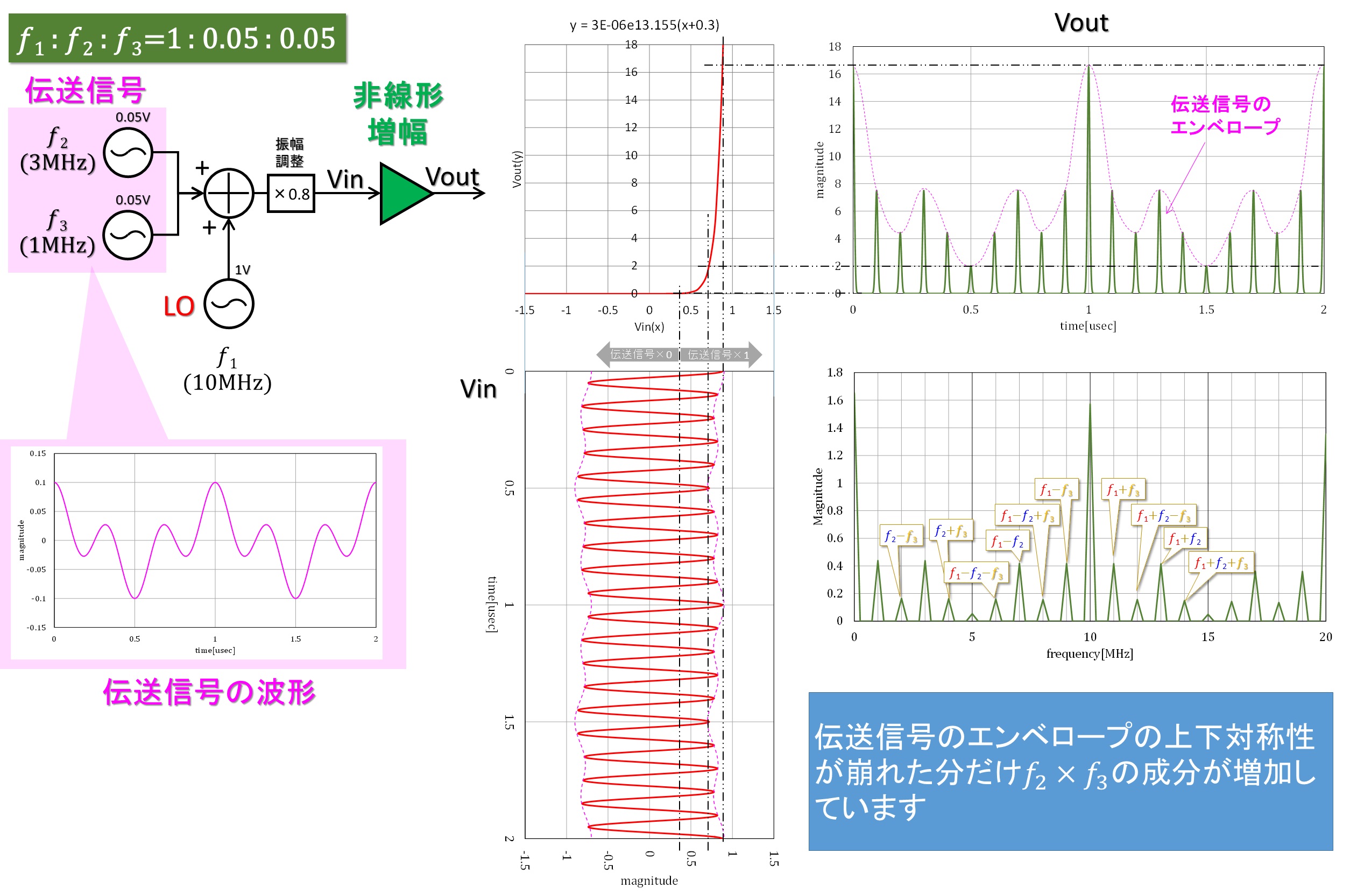

図6 伝送信号: LO信号=0.05:1のミキサ回路動作

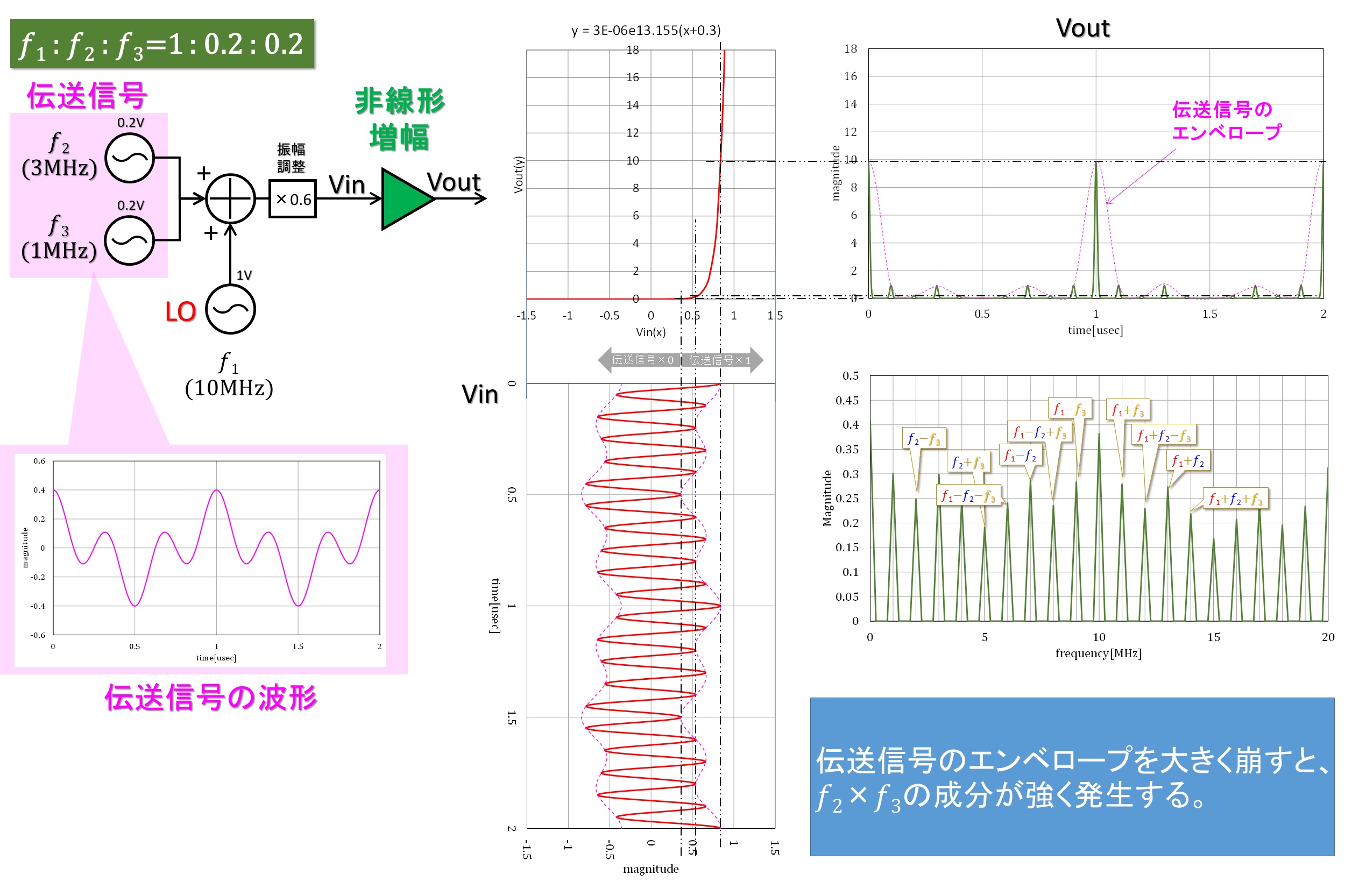

図7 伝送信号: LO信号=0.2:1のミキサ回路動作

4. 第3話のまとめ

第3話では周波数変換回路に要求される特性を掘り下げて解説しました。以下、要点を整理します。

① 周波数変換回路で取り扱う伝送信号は周波数帯域幅を有する信号(周波数が異なる複数のサイン波の集合体)である。
② 伝送信号の情報を崩さずに周波数変換を行うためには、伝送信号のスペクトル相互が掛け算されないようにする必要がある。
③ ②をアナログミキサで実現するためには、LO>伝送信号の関係を保ち、増幅器の非線形特性領域が直接伝送信号振幅に影響しないようにする必要がある。

次回も引き続き、図5～図7、ならびに回路シミュレータを用いて、トランジスタミキサが行う掛け算と周波数変換回路の直線性について、さらに深掘りしてみたいと思います。
