JAIA第56回定時総会開催、レシーバーキットも公開

2026年6月1日掲載

JAIA各社の共同開発「マルチバンドレシーバーキット」を初披露

この懇親会の席上、JAIA技術委員長の青田信氏が、JAIA加盟各社で共同開発した、小中学生向けの「マルチバンドレシーバーキット」を披露した。青田氏による説明から一部を抜粋で紹介する。

青田JAIA技術委員長が、加盟各社で共同開発した「マルチバンドレシーバーキット」を紹介

このキットは、アマチュア無線を知らない若い世代の子どもたちに、受信機作りを体験してもらい、アマチュア無線ってどんなものか、実際に聞いてもらうというのがコンセプトで、JAIA加盟の各メーカーに積極的に対応していただき、苦労はいろいろありましたが、なんとかキットが完成しました。

「アマチュア無線を聞いてもらう」というのがメインですので、どの周波数を受信できるようにしようか? という話がありましたが、私としてはやっぱりCWです。モールス信号を聞いたら、“なんか暗号っぽくて面白いな”と、興味を持ってもらえるんじゃないかなと思い、最初は7MHz帯の受信機を、ICを使わないディスクリート部品で試作しました。

しかし、これを工作会場で作った場合、作った後にトリマーなどで調整をしなくてはならないことや、その場で誰かが7MHz帯の電波を出していれば受信できるのですが、誰も出ていなかった場合、完成確認ができないだろうという課題があり、方向転換しました。

結局、ワンチップICでHFの全バンド、それからAMラジオとFMラジオも受信できるものを見つけました。このICは内部にDSPが入っていて、全部デジタル信号処理をするので、作った後に工作教室で調整する必要がない。電源を入れればすぐに受信できるという特徴があり、しかもAMやFMのラジオも受信できるので、完成確認も簡単であることから、それを使うことにしました。

受信周波数範囲も広いので、アマチュア無線以外の短波放送などを聞く楽しみもあるし、地震とか災害時にも役立つだろうということで、7MHz帯だけの受信機よりも活用していただけるだろうということで、そういう方向に舵を切りました。

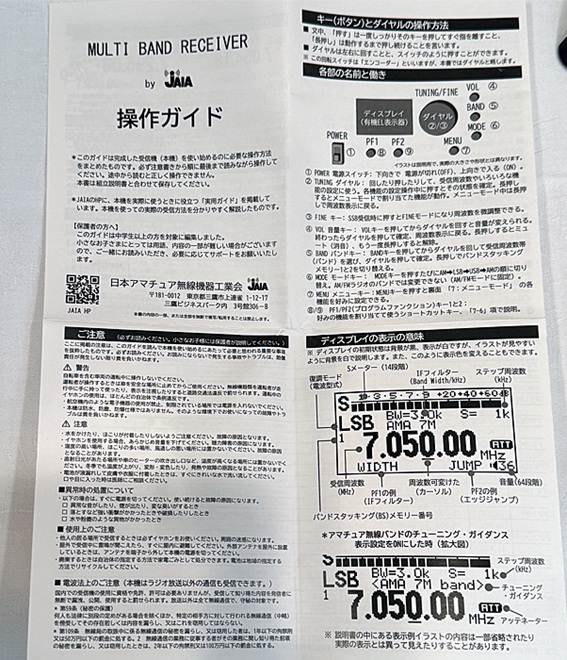

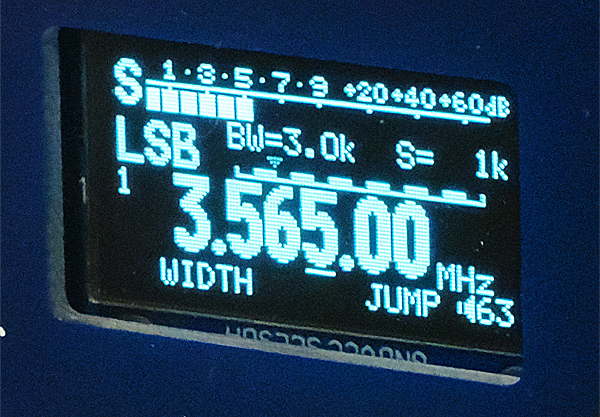

しかし、今回の目的は「アマチュア無線を聞いてもらう」ということなので、どこに合わせればアマチュア無線が聞けるのかが分かるように、ディスプレイに今受信している周波数がアマチュアバンド内かどうかをガイダンスする機能と、アマチュアバンドにジャンプできる機能を入れました。

受信周波数は、下は150kHzから上が30MHzまでです。この範囲は一応全部聞けるので、バンド区分もアマチュア無線バンド(1.9/3.5/7/10/14/18/21/24/28MHz帯)と短波放送のメーターバンド、合計で約20種類のバンドにジャンプできます。周波数ステップも1/5/10/50/100kHzステップで選べ、SSBの場合はファインモードがあり、その場合の最小ステップは10Hzです。CWやSSBを聞く時はこのステップとファインモードを使えば聞きやすい音になります。

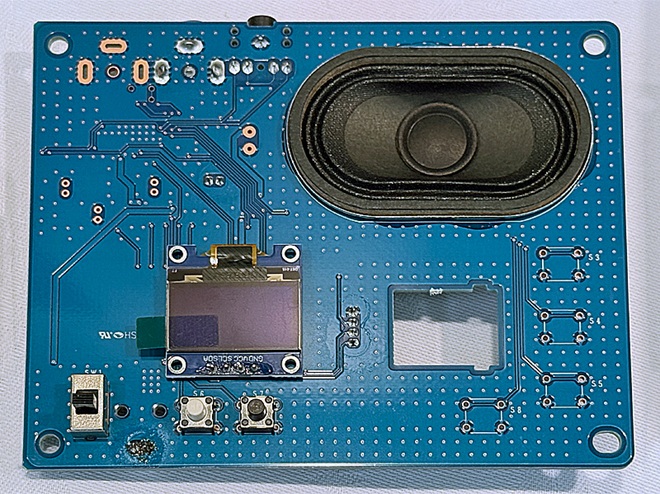

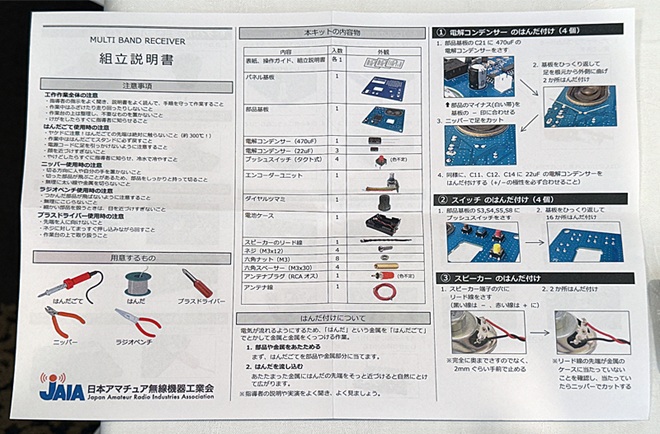

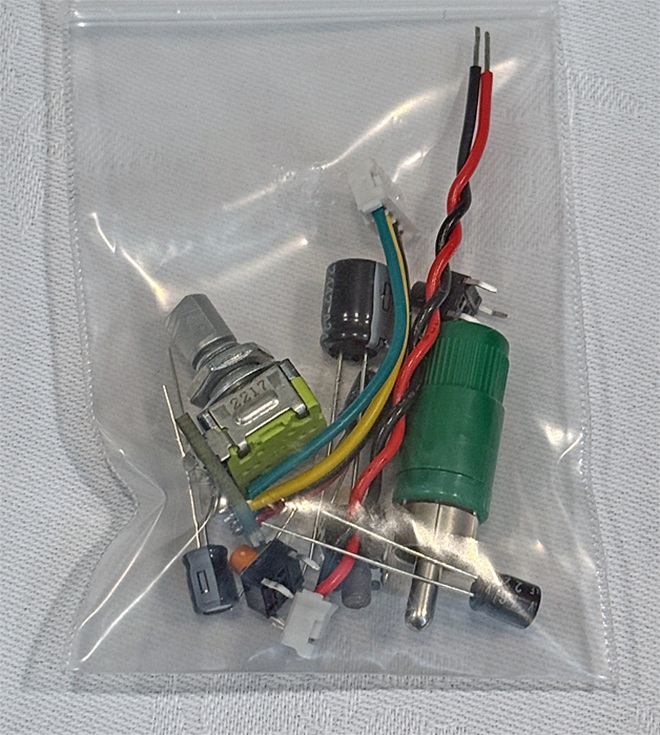

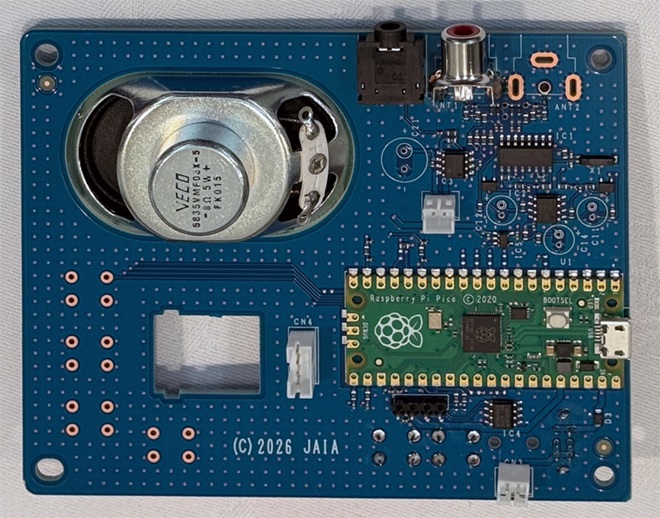

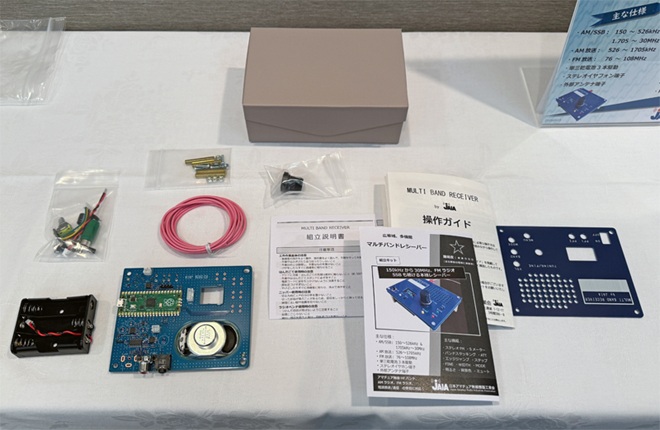

キットの基板には基本的に部品が実装されています。ただコンデンサーやタクトスイッチなどは自分で基板に挿してはんだ付けしてもらいます。ハンダ付けが必要なのは全部で27箇所です。これだけハンダ付けをすると、最後は慣れてきてうまくいくようになるわけです。そうすると「面白かったな、もっとやりたいな」という気持ちになって、「また次もやりたいな」と思ってもらえるのではと考えています。

フロントパネルは、JAIAのブランドカラーのブルーをイメージした濃紺のパネルにしました。工作教室でケースまで作るのは時間的に難しいので、そこは子供たちに創意工夫してもらいたいと思います。この会場で展示しているケースは、100円ショップで買ってきた厚紙で作りました。

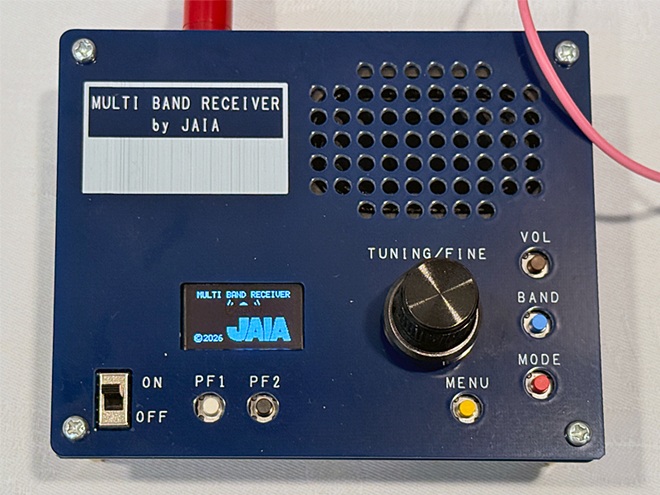

完成したマルチバンドレシーバーの外観
