ここまでの解説で、我々が取り扱う「信号」は基本的に「電圧振幅」であることがお解り頂けたと思います。一方でこれまで解説してきたレベルダイヤグラムでは、縦軸は基本的に「電力」です。なぜかというと、情報をケーブルで伝達するにせよ電波で伝達するにせよ、離れた場所に届けるためには電力が必要になるからです。この場合、経路となる伝送路は特性インピーダンスが途中でころころと変化することはないので、電力の大きさと振幅の大きさは完全に対応します。一方で伝送路上の信号振幅は反射波との干渉で定在波※4 (電波の場合はフェージングと呼ばれます→第10話参照)が発生し、距離の関数で複雑に増減します。これは電磁波の場合も同じです。このため伝送路においては電圧振幅の大きさよりも電力で信号の大きさを取り扱った方が便利なのです。歴史的側面としてレベルダイヤグラムは電話などの伝送路の設計などに用いるツールとして活用されてきた経緯があり、縦軸は電力(dBm)さらにいうとレベルダイヤグラムを作成する一番の目的であるSNRの評価も電力比です。このような理由からレベルダイヤグラムの縦軸は電力とするのが一般的です。
このように増幅回路と伝送線路(伝搬路)で異なる事情を抱えるわけですが、図2と図3の関係から、以下制約を許容すれば、信号電力と等価雑音電力の比(SNR)を議論する上で、信号レベルを表現する単位として電力[dBm]の代わりに振幅の2乗値(すなわち[dBµV])を用いて、同じグラフ上に連続的に表現して差し支えありません。
単位の異なる信号レベルと等価雑音レベルの変化を同じグラフの上で俯瞰するためには、
すなわち電力表記・電圧表記の境界となる規定点の回路インピーダンスをZ0[Ω]とすると、縦軸の電圧目盛の値V [dBµV]は、第4話の図2の関係から、同じ高さの電力目盛の読み値P [dBm]に対して、

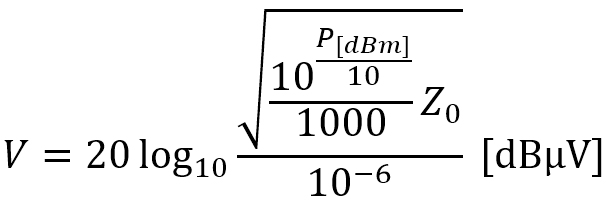

(式4-1)

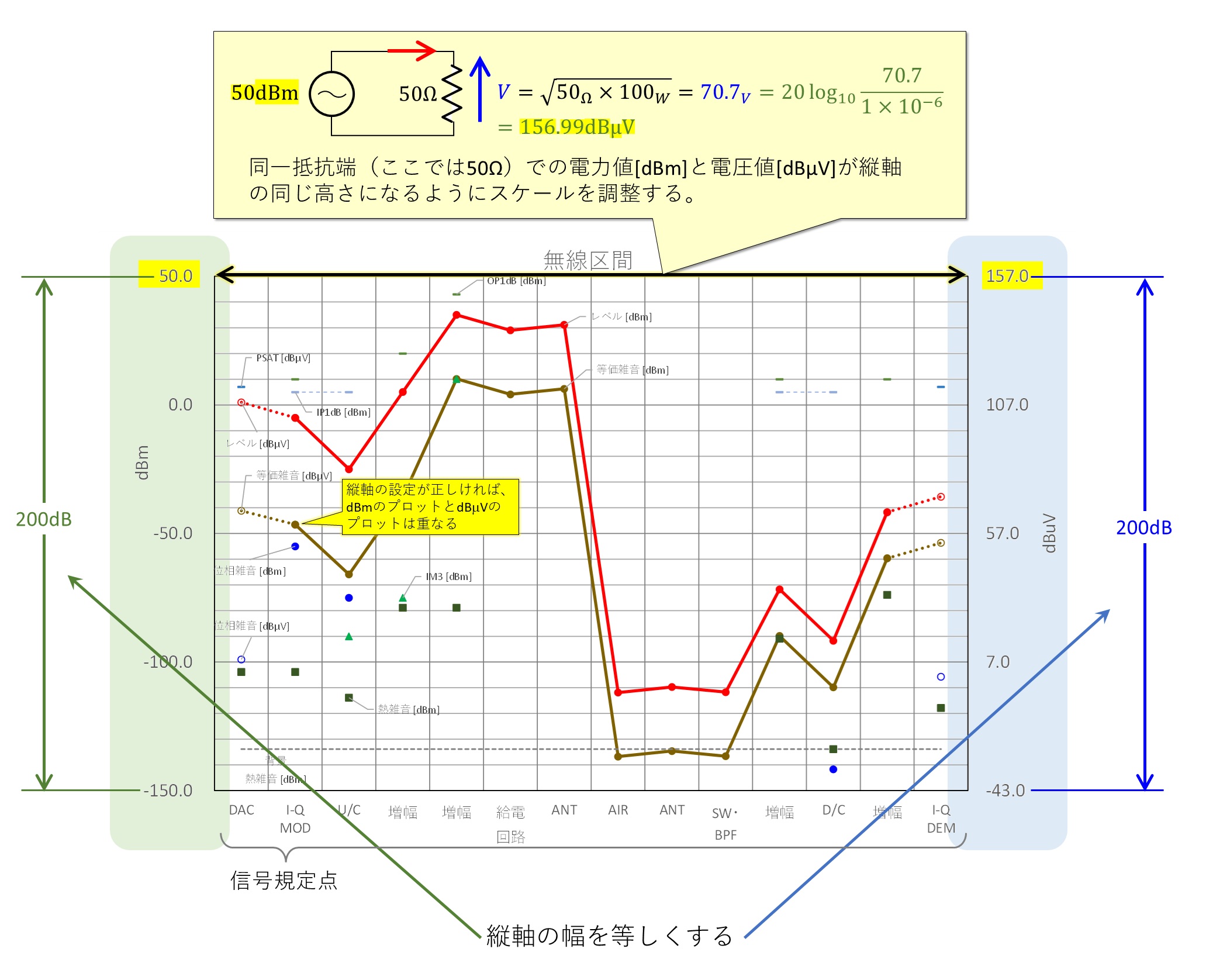

の関係になるように定めます。図4(③無線区間のグラフ)は一般の無線機器の想定なのでZ0=50Ωで第2縦軸の最大値・最小値を決定していますが、放送・CATV系であればZ0=75Ω、オーディオ系のアナログ部分の場合はZ0に600Ωを代入する事になります。実際に設計される機器の仕様に沿って最も合理的な値を選定してください。
第17話では一気通貫で作成したレベルダイヤグラム※5の「③無線区間」の縦軸目盛について解説しました。「③無線区間」にはレベルを電力[dBm]でプロットした区間と電圧[dBµV]でプロットした区間が共存するが、同一規定点の信号で両者のプロットが重なるように目盛を合わせることで、連続的に見通せるレベルダイヤグラムに出来ることを示しました。併せて、連続的に見通して良い理由についても解説しました。以下、第17話の要点です。
となる。結果、電力利得と混ぜて計算することができる。但し規定点のインピーダンスがZ0ではない区間においてはあくまで電圧利得であり、実際の電力利得ではない。改めて文章にして解説すると、電圧のデシベルを
にするというルールは、工学的に非常によく考えられた仕組みだと改めて感心させられます。第18話では、dBµVとdBFSの関係、デジタル空間での信号レベルについて解説します。
